DrawBeam V2
DrawBeam V2 es un plugin nativo para AutoCAD 2025/2026 y Civil 3D 2025/2026 que dibuja secciones transversales de vigas de concreto armado con todo el detalle estructural: concreto, estribo con esquinas redondeadas, barras longitudinales por N filas.
Características
Todo lo que
necesitas.
Plugin nativo para AutoCAD 2025/2026 y Civil 3D 2025/2026 (.NET 8)
Dibuja sección completa: concreto + estribo + 4 barras esquina + barras internas + ganchos a 45°
Filas dinámicas de aceros: N filas por lado (superior e inferior), sin límite hardcoded
5 diámetros estándar peruanos: 3/8", 1/2", 5/8", 3/4" y 1"
Vista previa en vivo en la ventana del plugin (Canvas WPF reactivo)
Cuantías As (cm²) y ρ (%) calculadas en tiempo real conforme cambias los inputs
Validación automática de separación libre entre barras (1.5·db o 2.5 cm según ACI 318)
5 capas BECLA-* separadas (concreto, estribo, acero-long, cotas, textos)
Inserción opcional como Block reutilizable (BECLA-VIGA-{nombre})
Persistencia automática del último diseño entre sesiones (JSON en %APPDATA%)
Botón «Dibujar y continuar» para series largas (V-101 → V-102 → V-103…)
Cotas aligned automáticas con estilo de texto/cota del dibujo activo
Especificaciones.
- Versión
- 1.0.0
- Plataforma
- AutoCAD 2025/2026 · Civil 3D 2025/2026 · .NET 8
- Lenguaje
- C#
- Categoría
- Estructuras
- Licencia
- Activación por máquina · revalidación cada 30 días
- Soporte
- Email y WhatsApp · respuesta en 24h
- Actualizaciones
- Gratis durante el primer año desde la compra
¿Qué incluye tu compra?
Todo, sin sorpresas.
Instalador para Windows
Compatible con AutoCAD 2025/2026 · Civil 3D 2025/2026 · .NET 8. Descarga inmediata tras el pago.
Clave de licencia
Activación vinculada a tu equipo. Sin servidores externos.
Manual técnico
PDF con casos de uso, normativa aplicada y validaciones.
Soporte directo
Email y WhatsApp con BECLA INGENIEROS.
Vista del plugin
Mira cómo
se ve por dentro.

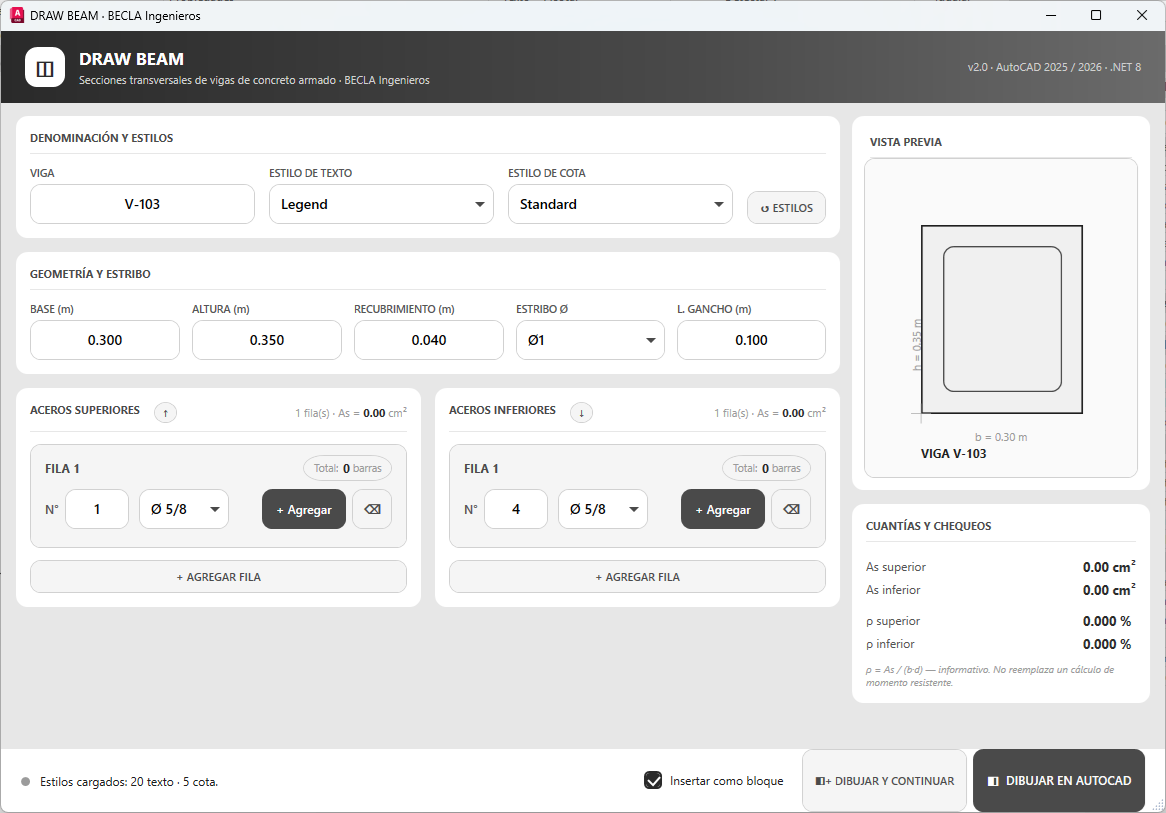

Configura una sola vez.
Define nombre de viga, estilos de texto/cota del dibujo activo, geometría (base, altura, recubrimiento) y diámetro de estribo. La vista previa muestra el contorno listo para recibir el armado — sin necesidad de pasar a AutoCAD.

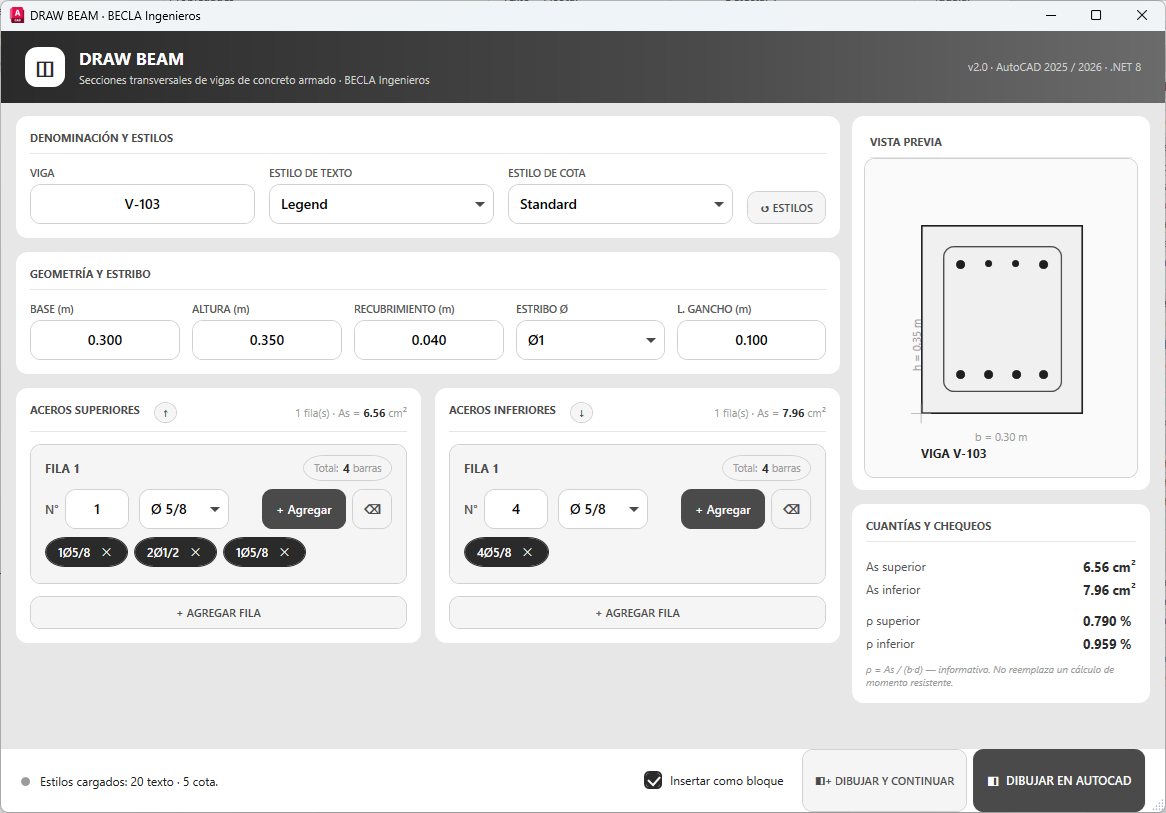

Cuantías As y ρ al instante.
Cada barra que agregas (1Ø5/8 + 2Ø1/2 + 1Ø5/8 arriba, 4Ø5/8 abajo) actualiza As y ρ en vivo. La vista previa redibuja la sección completa al tiempo que escribes. As superior 6.56 cm² · ρ 0.79 %.

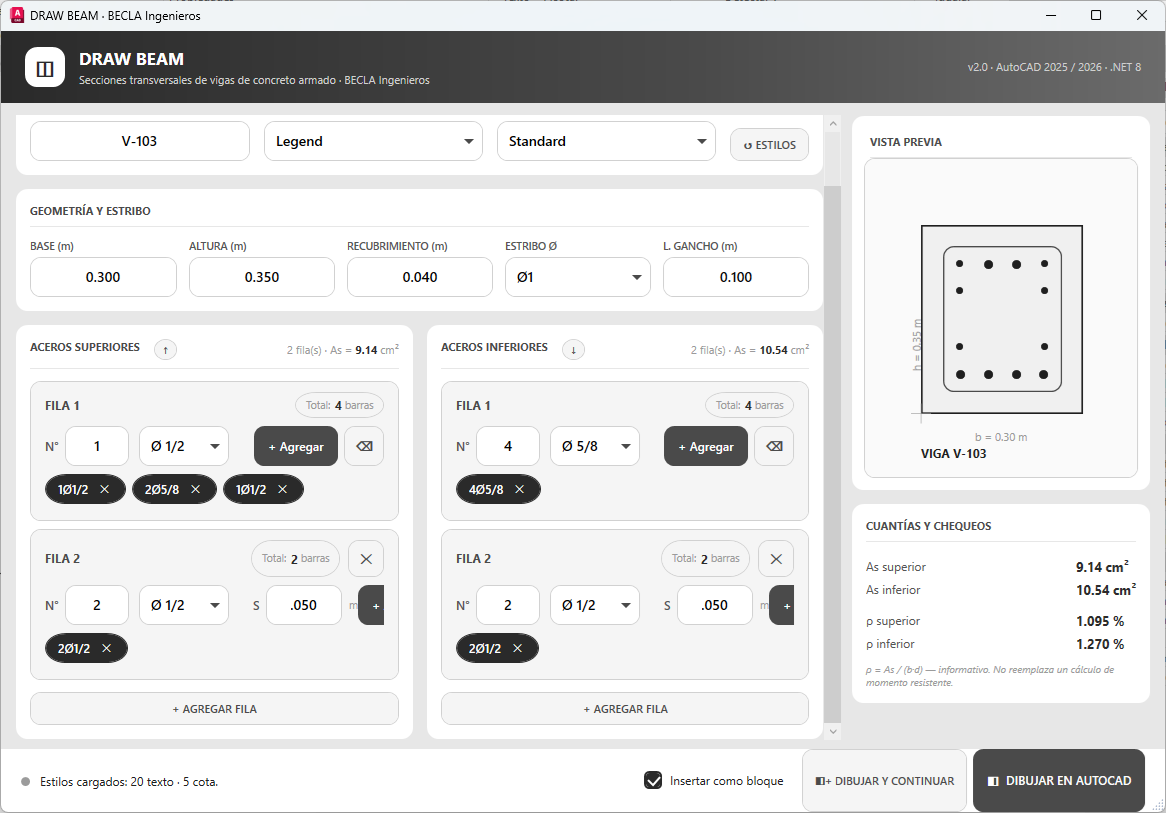

Múltiples filas con separación S.
Cuando una fila no alcanza, agrega «FILA 2» con su propia separación vertical S en metros y diámetros distintos. DrawBeam recalcula d efectivo, As y ρ automáticamente. Sin límite de filas por lado.
